Attuatore lineare compatto per applicazioni medicali e tecniche.
Spinta da 1.000 a 3.000 N e corsa fino a 400 mm secondo configurazione.
| Ambito applicativo | Industria, Medicale |
|---|

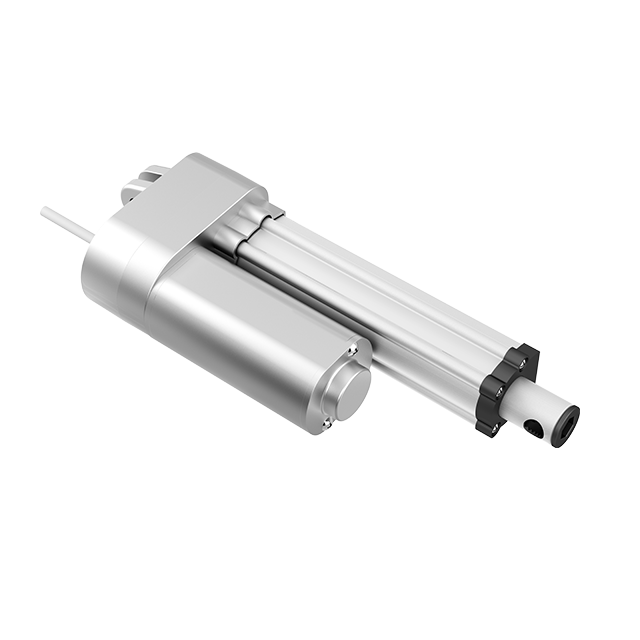

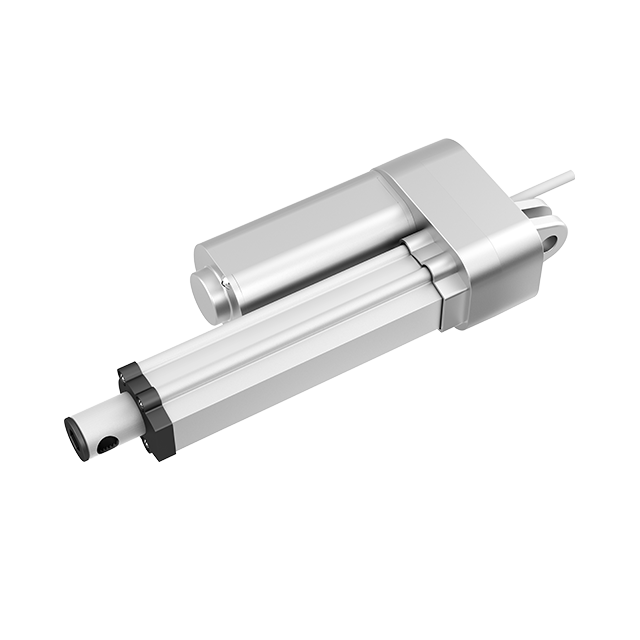

Il JC35W2-2 è un attuatore lineare compatto per applicazioni medicali e tecniche, tra cui letti ospedalieri e assistenziali, sollevatori per pazienti, letti comfort, sollevatori TV e macchine.
Le configurazioni a 24 o 29 V DC coprono valori di spinta da 1.000 a 3.000 N e di trazione da 1.000 a 2.000 N. La corsa è compresa tra 50 e 400 mm per le configurazioni da 1.000 e 2.000 N e tra 50 e 250 mm per quella da 3.000 N. Il grado di protezione massimo è IPX6.
È disponibile il feedback tramite sensore Hall e sono previste diverse opzioni di fissaggio anteriori e posteriori. Il peso indicativo è di circa 1,7 kg e il ciclo di lavoro è del 10%: massimo 2 minuti di funzionamento e 18 minuti di pausa.
Attuatore lineare compatto per applicazioni medicali e tecniche.
| Forza massima in spinta | 1.000–3.000 N secondo configurazione |
|---|---|
| Forza massima in trazione | 1.000–2.000 N secondo configurazione |
| Corsa | 50–400 mm a 1.000/2.000 N; 50–250 mm a 3.000 N |
| Grado di protezione | IPX6 max |
| Ciclo di lavoro | 10%; max 2 min ON / 18 min OFF |
| Feedback e opzioni | Sensore Hall; più fissaggi anteriori e posteriori |
| Tensione / alimentazione | 24 o 29 V DC |
| Velocità | 7,4–22 mm/s a vuoto; 5–16,3 mm/s a pieno carico |
| Peso | Circa 1,7 kg |
| Configurazione | Spinta massima | Trazione massima | Velocità a vuoto | Corsa |
|---|---|---|---|---|
| 1.000 N — 24 V — passo 10 mm | 1000 N | 1000 N | 18,2 mm/s | 50–400 mm |
| 2.000 N — 24 V — passo 7,5 mm | 2000 N | 2000 N | 14,1 mm/s | 50–400 mm |
| 3.000 N — 24 V — passo 4 mm | 3000 N | 2000 N | 7,4 mm/s | 50–250 mm |
| 1.000 N — 29 V — passo 10 mm | 1000 N | 1000 N | 22 mm/s | 50–400 mm |
| 2.000 N — 29 V — passo 7,5 mm | 2000 N | 2000 N | 17 mm/s | 50–400 mm |
| 3.000 N — 29 V — passo 4 mm | 3000 N | 2000 N | 9 mm/s | 50–250 mm |
Per l’attuatore lineare JC35W2-2: forza massima in spinta: 1.000–3.000 N secondo configurazione; forza massima in trazione: 1.000–2.000 N secondo configurazione; corsa: 50–400 mm a 1.000/2.000 N; 50–250 mm a 3.000 N.
Per l’attuatore lineare JC35W2-2: grado di protezione: IPX6 max; ciclo di lavoro: 10%; max 2 min ON / 18 min OFF; tensione / alimentazione: 24 o 29 V DC.
Per l’attuatore lineare JC35W2-2: feedback e opzioni: Sensore Hall; più fissaggi anteriori e posteriori; definizione tecnica: Attuatore lineare compatto per applicazioni medicali e tecniche; velocità: 7,4–22 mm/s a vuoto; 5–16,3 mm/s a pieno carico.
