Pacchetto basato sull’attuatore DMDinline DE; le specifiche riportate riguardano il solo attuatore.
| Ambito applicativo | Smart Office |
|---|---|
| Numero di stadi | 3 stadi |
| Posizione di montaggio | Invertita, Standard |

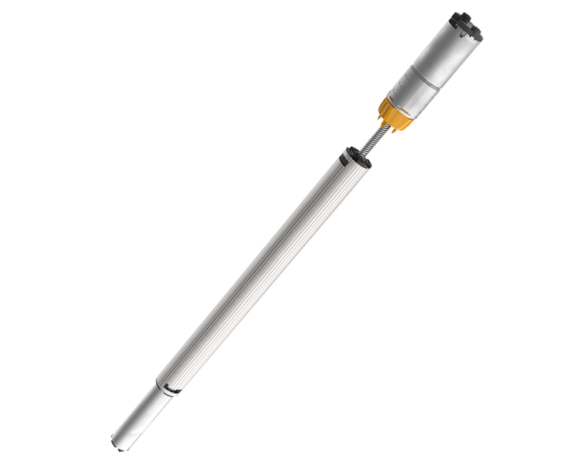

Il Mechatronic Package DMD è basato sull’attuatore brushless DMDinline DE a doppio stadio, progettato per colonne telescopiche.
L’attuatore funziona a 28,5 V DC e 3,1 A, supporta fino a 1.000 N, raggiunge 60 mm/s e offre una corsa utile massima di 662 mm.
Le specifiche riguardano esclusivamente l’attuatore; alimentatore, pulsantiera e altri componenti del pacchetto non sono attribuiti perché non è disponibile una distinta univoca.
Attuatore lineare brushless a doppio stadio
| Forza massima in spinta | Fino a 1.000 N |
|---|---|
| Corsa | 662 mm max |
| Temperatura di esercizio | +5…+40 °C; max 68% RH; altitudine max 2.000 m |
| Tensione / alimentazione | 28,5 V DC; 3,1 A |
| Velocità | Fino a 60 mm/s |
| Peso | 965 g |
| Dimensioni | Diametro massimo 40 mm |
| Prodotti compatibili | Pulsantiere, alimentatori e accessori LOGICDATA |
| Certificazioni e norme | EMC 2014/30/EU; RoHS 2011/65/EU; REACH 1907/2006/EC; Direttiva Macchine 2006/42/CE; BIFMA G1/X5.5; EN 527-1/2 |
| Numero di stadi | 2 |
| Carico nominale | Carico statico massimo 1.000 N |
| Configurazione | Spinta massima | Velocità a vuoto | Corsa | Peso | Lunghezza retratta |
|---|---|---|---|---|---|
| Versione EU | 1.000 N | Fino a 60 mm/s | 662 mm | 965 g | 562,6 ±1,5 mm; installazione 564,6 mm |
| Versione US | 1.000 N | Fino a 60 mm/s | 662 mm | 965 g | 509,3 ±1,5 mm; installazione 511,3 mm |
Per il pacchetto meccatronico DMD: forza massima in spinta: Fino a 1.000 N; carico nominale: Carico statico massimo 1.000 N; corsa: 662 mm max.
Per il pacchetto meccatronico DMD: alimentazione: 28,5 V DC; 3,1 A; temperatura e condizioni d'esercizio: +5…+40 °C; max 68% RH; altitudine max 2.000 m; peso: 965 g.
Per il pacchetto meccatronico DMD: prodotti compatibili: Pulsantiere, alimentatori e accessori LOGICDATA; dimensioni: Diametro massimo 40 mm; certificazioni e norme: EMC 2014/30/EU; RoHS 2011/65/EU; REACH 1907/2006/EC; Direttiva Macchine 2006/42/CE; BIFMA G1/X5.5; EN 527-1/2.
