Kit basato sulla colonna quadrata LOGICleg inline SQ DS DCD; le specifiche riguardano la sola colonna.
| Ambito applicativo | Smart Office |
|---|---|
| Forma della colonna | lineare |
| Numero di colonne | 2 |
| Numero di stadi | 3 stadi |
| Posizione di montaggio | Standard |

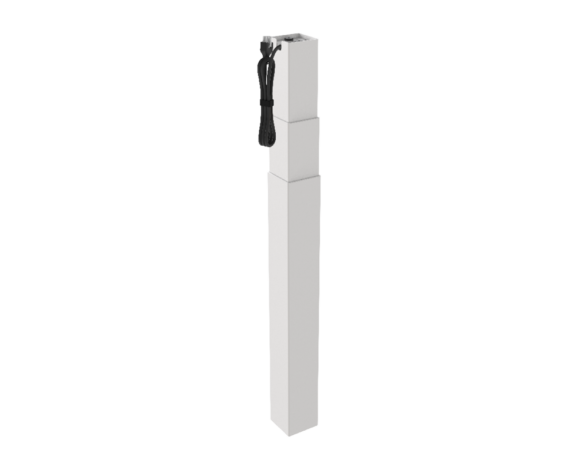

Il Leg Kit Inline Column SQ DCD è basato sulla colonna quadrata LOGICleg Dual Stage DCDinline EU, con tecnologia DC e pattini di scorrimento nascosti.
La colonna offre corsa di 660 mm, lunghezza integrata di 553 ±3 mm, velocità fino a 60 mm/s e spinta fino a 600 N per attuatore.
Le specifiche riguardano esclusivamente la colonna; centralina, pulsantiera e altri componenti del kit non sono attribuiti perché non è disponibile una distinta univoca.
Colonna di sollevamento quadrata a doppio stadio
| Forza massima in spinta | Fino a 600 N per attuatore |
|---|---|
| Corsa | 660 mm |
| Ciclo di lavoro | 1 min ON / 9 min OFF |
| Temperatura di esercizio | +5…+40 °C |
| Lunghezza di installazione | 553 ±3 mm; campo 553–1.213 ±3 mm |
| Tensione / alimentazione | 28 V / 4 A |
| Velocità | Fino a 60 mm/s |
| Peso | ≤7,5 kg, secondo la forma |
| Rumorosità | Bassa rumorosità |
| Dimensioni | Tubi quadrati 70×70 / 65×65 / 60×60 mm |
| Certificazioni e norme | Direttiva Macchine 2006/42/CE; RoHS 2011/65/EU; EN 60335-1; EN 62233; EN 527-1; EN 527-2 |
| Numero di stadi | 2 |
| Tecnologia anticollisione | Protezione anticollisione |
Per il kit gambe con colonna in linea SQ DCD: forza massima in spinta: Fino a 600 N per attuatore; corsa: 660 mm; velocità: Fino a 60 mm/s.
Per il kit gambe con colonna in linea SQ DCD: alimentazione: 28 V / 4 A; ciclo di lavoro: 1 min ON / 9 min OFF; temperatura e condizioni d'esercizio: +5…+40 °C.
Per il kit gambe con colonna in linea SQ DCD: dimensioni: Tubi quadrati 70×70 / 65×65 / 60×60 mm; certificazioni e norme: Direttiva Macchine 2006/42/CE; RoHS 2011/65/EU; EN 60335-1; EN 62233; EN 527-1; EN 527-2.
