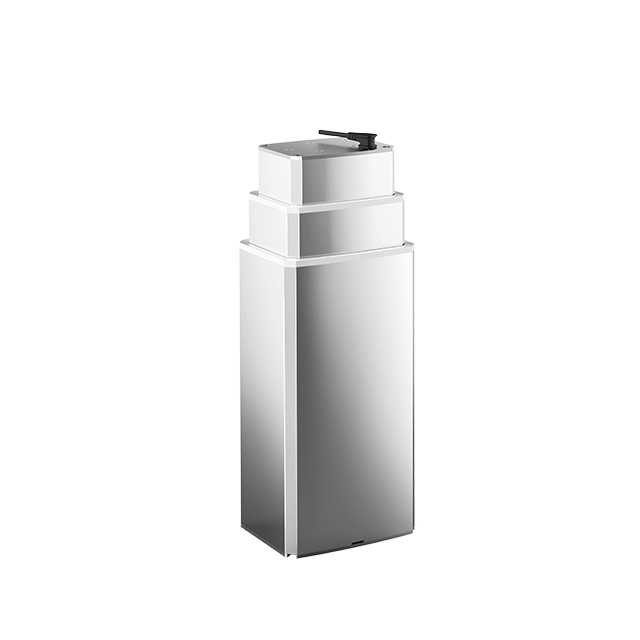

Colonna di sollevamento a tre stadi per applicazioni medicali.
Due configurazioni da 2.000 o 2.500 N, corsa 100–400 mm e alimentazione 29 V DC.
| Ambito applicativo | Industria, Medicale |
|---|---|
| Numero di stadi | 3 stadi |
JC35EA3C è una colonna di sollevamento a tre stadi per applicazioni medicali, disponibile nelle configurazioni JC35EA3C e JC35EA3C-R.
Entrambe le configurazioni lavorano a 29 V DC e offrono una corsa da 100 a 400 mm. La versione JC35EA3C raggiunge 2.000 N, con velocità di 19 mm/s a vuoto e 16 mm/s a pieno carico; la versione JC35EA3C-R raggiunge 2.500 N, con velocità di 19 mm/s a vuoto e 14 mm/s a pieno carico. La corrente a vuoto è ≤2,5 A per entrambe; a pieno carico è ≤5 A per JC35EA3C e ≤7 A per JC35EA3C-R.
Per la versione standard, il riepilogo di pagina 1 riporta 2.500 N, mentre la tabella di pagina 2 associa 2.000 N al modello JC35EA3C. Entrambe impiegano un finecorsa elettronico e possono essere collegate a una centralina JCB35 tramite il secondo connettore. La protezione IPX6 richiede l’installazione invertita; per JC35EA3C-R devono inoltre essere sigillate le quattro filettature di montaggio.
Colonna di sollevamento a tre stadi per applicazioni medicali.
| Forza massima in spinta | 2.000 N JC35EA3C; 2.500 N JC35EA3C-R |
|---|---|
| Corsa | 100–400 mm |
| Grado di protezione | Fino a IPX6 in posizione invertita; per JC35EA3C-R sigillare le quattro filettature di montaggio |
| Ciclo di lavoro | 10% |
| Temperatura di esercizio | +5…+40 °C |
| Lunghezza di installazione | L = S/2 + 150 mm, con L ≥ 250 mm |
| Feedback e opzioni | Finecorsa elettronico; JC35EA3C-R: autobloccaggio meccanico 2.500 N ed elettronico 2.000 N |
| Tensione / alimentazione | 29 V DC |
| Velocità | 19 mm/s a vuoto; 16 mm/s a pieno carico JC35EA3C; 14 mm/s a pieno carico JC35EA3C-R |
| Peso | Circa 10,8 kg con S/L 400/350 mm |
| Prodotti compatibili | Centralina JCB35 tramite secondo connettore |
| Numero di stadi | 3 |
| Momento flettente massimo | JC35EA3C: 500 Nm statico, 250 Nm dinamico; JC35EA3C-R: 700 Nm statico, 350 Nm dinamico |
| Configurazione | Spinta massima | Velocità a vuoto | Corsa | Stadi | Peso |
|---|---|---|---|---|---|
| JC35EA3C | 2.000 N | 19 mm/s | 100–400 mm | 3 | Circa 10,8 kg con S/L 400/350 mm |
| JC35EA3C-R | 2.500 N | 19 mm/s | 100–400 mm | 3 | Circa 10,8 kg con S/L 400/350 mm |
Per la colonna di sollevamento JC35EA3C: forza massima in spinta: 2.000 N JC35EA3C; 2.500 N JC35EA3C-R; corsa: 100–400 mm; velocità: 19 mm/s a vuoto; 16 mm/s a pieno carico JC35EA3C; 14 mm/s a pieno carico JC35EA3C-R.
Per la colonna di sollevamento JC35EA3C: grado di protezione: Fino a IPX6 in posizione invertita; per JC35EA3C-R sigillare le quattro filettature di montaggio; ciclo di lavoro: 10%; temperatura di esercizio: +5…+40 °C.
Per la colonna di sollevamento JC35EA3C: lunghezza di installazione: L = S/2 + 150 mm, con L ≥ 250 mm; feedback e opzioni: Finecorsa elettronico; JC35EA3C-R: autobloccaggio meccanico 2.500 N ed elettronico 2.000 N; prodotti compatibili: Centralina JCB35 tramite secondo connettore.
