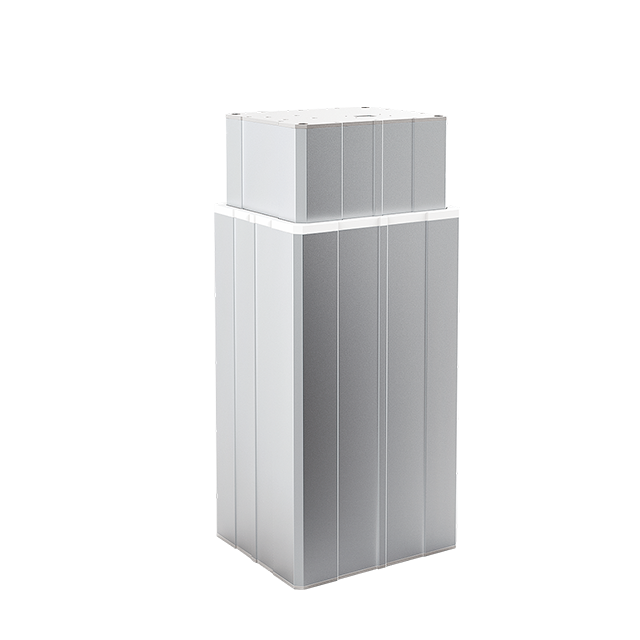

Colonna di sollevamento quadrata a due stadi.
Configurazioni da 1.000 a 6.000 N, corsa 100–600 mm e profili A, B o C.
| Ambito applicativo | Industria, Medicale |
|---|---|
| Numero di stadi | 2 stadi |
JC35EM2 è una colonna di sollevamento quadrata a due stadi, disponibile nei profili A, B e C con differenti passi vite e configurazioni di alimentazione.
La corsa disponibile è compresa tra 100 e 600 mm, con carichi massimi in spinta da 1.000 a 6.000 N. Le velocità variano da 5 a 40 mm/s a vuoto e da 3 a 22 mm/s a pieno carico, in funzione di profilo, passo e tensione. La corrente a pieno carico è compresa tra ≤4,5 e ≤10,0 A secondo configurazione.
Il ciclo di lavoro è 10%, la temperatura di esercizio da +5 a +40 °C e il momento flettente statico 500 Nm. Il finecorsa è elettronico e alcune configurazioni prevedono un sensore Hall opzionale. I valori prestazionali standard sono riferiti a prove a 25 °C. La lunghezza di installazione dipende dalla corsa secondo le formule riportate nelle specifiche tecniche.
Colonna di sollevamento quadrata a due stadi con profili A, B e C.
| Forza massima in spinta | 1.000–6.000 N secondo configurazione |
|---|---|
| Corsa | 100–600 mm |
| Ciclo di lavoro | 10% |
| Temperatura di esercizio | +5…+40 °C |
| Lunghezza di installazione | L = S + 200 mm per S < 400 mm; L = S + 220 mm per 400 ≤ S < 600 mm; configurazione speciale L = S + 250 mm per S > 600 mm |
| Feedback e opzioni | Autobloccaggio da ≥800 a ≥6.000 N secondo configurazione; finecorsa elettronico; sensore Hall opzionale dove indicato |
| Tensione / alimentazione | 12/12, 24/24 o 29/24 V DC secondo configurazione |
| Velocità | 5–40 mm/s a vuoto; 3–22 mm/s a pieno carico, secondo configurazione |
| Peso | Circa 21,5 kg con L = 950 mm |
| Rumorosità | A 12 mm: ≤60 dB; B 4 mm: ≤50 dB; C 12 mm a 24 V: ≤55 dB, a vuoto |
| Prodotti compatibili | Centraline Jiecang |
| Numero di stadi | 2 |
| Momento flettente massimo | 500 Nm statico |
| Configurazione | Spinta massima | Velocità a vuoto | Corsa | Stadi | Peso |
|---|---|---|---|---|---|
| A/B; passo 20 mm; 24/24 V | 1.000 N | 20 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| A/B; passo 16 mm; 24/24 V | 1.500 N | 16 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| A/B; passo 12 mm; 24/24 V | 2.000 N | 12 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| A/B; passo 7,5 mm; 24/24 V | 3.000 N | 7,5 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| A/B; passo 5 mm; 24/24 V | 4.000 N | 5 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| A; passo 12 mm; 12/12 V | 2.000 N | 12 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| B; passo 4 mm; 29/24 V | 3.000 N | 14,5 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 12 mm; 24/24 V | 1.000 N | 30 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 12 mm; 29/24 V | 1.000 N | 40 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 7,5 mm; 29/24 V | 1.500 N | 25 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 5 mm; 29/24 V | 2.000 N | 16 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 5 mm; 24/24 V | 2.000 N | 22 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 7,5 mm; 29/24 V | 3.000 N | 12 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 5 mm; 29/24 V | 4.000 N | 8,2 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 7,5 mm; 24/24 V | 4.000 N | 12 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 5 mm; 24/24 V | 4.000 N | 12 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 4 mm; 29/24 V | 6.000 N | 6 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
| C; passo 3 mm; 29/24 V | 6.000 N | 6 mm/s | 100–600 mm | 2 | Circa 21,5 kg con L = 950 mm |
Per la colonna di sollevamento JC35EM2: forza massima in spinta: 1.000–6.000 N secondo configurazione; corsa: 100–600 mm; velocità: 5–40 mm/s a vuoto; 3–22 mm/s a pieno carico, secondo configurazione.
Per la colonna di sollevamento JC35EM2: ciclo di lavoro: 10%; temperatura di esercizio: +5…+40 °C; tensione / alimentazione: 12/12, 24/24 o 29/24 V DC secondo configurazione.
Per la colonna di sollevamento JC35EM2: lunghezza di installazione: L = S + 200 mm per S < 400 mm; L = S + 220 mm per 400 ≤ S < 600 mm; configurazione speciale L = S + 250 mm per S > 600 mm; feedback e opzioni: Autobloccaggio da ≥800 a ≥6.000 N secondo configurazione; finecorsa elettronico; sensore Hall opzionale dove indicato; prodotti compatibili: Centraline Jiecang.
