T 165 utilizza le specifiche tecniche della configurazione T 165 AP, come stabilito per questa pagina.
| Ambito applicativo | Industria |
|---|---|
| Numero di stadi | 2 stadi |

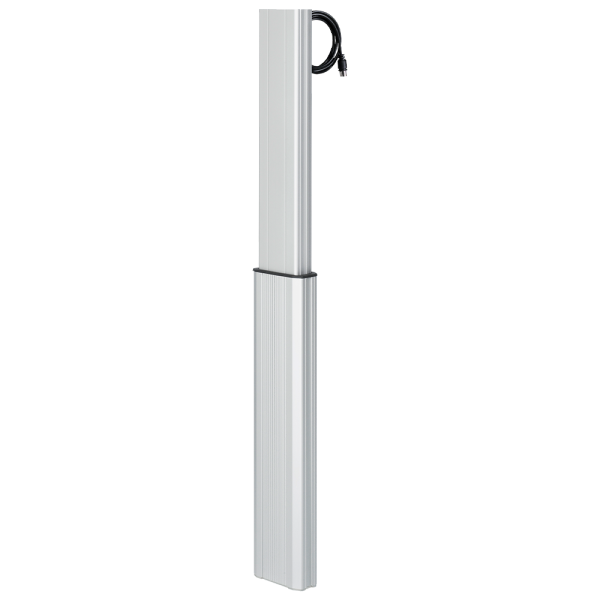

T 165 è sollevatore telescopico a 2 stadi per applicazioni di sollevamento con corsa standard o su misura.
Le caratteristiche tecniche comprendono Spinta max 800 N; trazione max 400 N; carico statico 200 N·m; dinamico 100 N·m; radiale statico 200 N·m; radiale dinamico 100 N·m; 25 mm/s; Standard 495 mm; max su misura 700 mm; lunghezza 640 mm; lunghezza = corsa + 145 mm.
Integrazione e controllo: Finecorsa integrati; Controllori e accessori rinviati alla documentazione accessori.
Sollevatore telescopico a 2 stadi
| Forza massima in spinta | 800 N |
|---|---|
| Forza massima in trazione | 400 N |
| Corsa | Standard 495 mm; max su misura 700 mm; lunghezza 640 mm; lunghezza = corsa + 145 mm |
| Grado di protezione | Fino a IP54, dipende dalla posizione di installazione; classe III |
| Ciclo di lavoro | S3: 1 min uso / 9 min pausa (10%) |
| Temperatura di esercizio | +10…+40 °C |
| Lunghezza di installazione | Profilo interno 4×M8; profilo esterno 4×M8 |
| Feedback e opzioni | Finecorsa integrati |
| Tensione / alimentazione | 24 V DC |
| Velocità | 25 mm/s |
| Peso | 5,6 kg |
| Dimensioni | Profilo esterno 164×61,3 mm; interno 115×47 mm |
| Prodotti compatibili | Controllori e accessori rinviati alla documentazione accessori |
| Certificazioni e norme | DIN 7500 richiamata per le viti autofilettanti |
| Numero di stadi | 2 |
| Potenza di uscita | 144 W max; 6 A max |
| Montaggio | Profilo interno 4×M8; profilo esterno 4×M8 |
| Lunghezza cavo | 1.200 mm; connettore MAS 80S a 8 poli |
Per il sistema di sollevamento T 165: forza massima in spinta: 800 N; forza massima in trazione: 400 N; corsa: Standard 495 mm; max su misura 700 mm; lunghezza 640 mm; lunghezza = corsa + 145 mm.
Per il sistema di sollevamento T 165: grado di protezione: Fino a IP54, dipende dalla posizione di installazione; classe III; ciclo di lavoro: S3: 1 min uso / 9 min pausa (10%); temperatura e condizioni d'esercizio: +10…+40 °C.
Per il sistema di sollevamento T 165: prodotti compatibili: Controllori e accessori rinviati alla documentazione accessori; comandi e feedback: Finecorsa integrati; montaggio: Profilo interno 4×M8; profilo esterno 4×M8.
