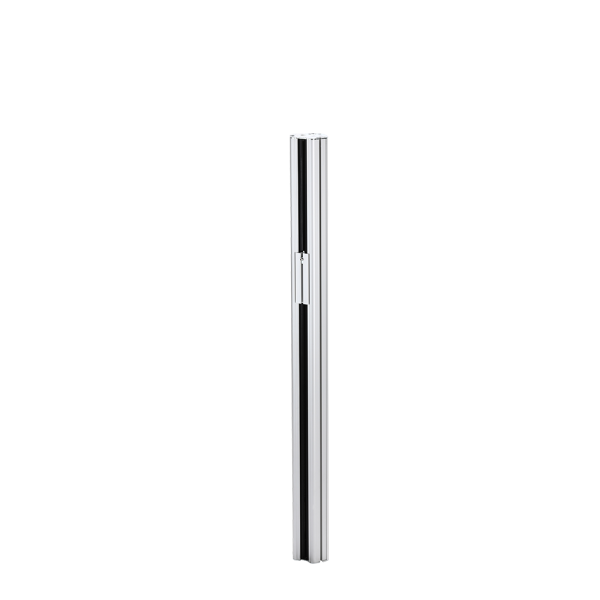

Sollevatore a guida lineare I 140 ST. Sollevamento lineare con profilo cursore e finecorsa integrati.
| Ambito applicativo | Industria |
|---|
Sollevatore a guida lineare I 140 ST. Sollevamento lineare con profilo cursore e finecorsa integrati.
I dati tecnici comprendono Spinta max 1.800 / 800 / 300 N; trazione max 900 / 400 / 150 N; 10 / 25 / 40 mm/s a vuoto; Lunghezza/corsa max 2.000/1.740 mm; lunghezza = corsa + 260 mm; 24 V DC; Profilo cursore 175 mm; peso circa 9,5 kg a lunghezza 1.000 mm.
L’applicazione prevista è Sollevamento lineare con profilo cursore e finecorsa integrati.
Sollevatore a guida lineare I 140 ST.
| Forza massima in spinta | Spinta max 1.800 / 800 / 300 N; trazione max 900 / 400 / 150 N |
|---|---|
| Corsa | Lunghezza/corsa max 2.000/1.740 mm; lunghezza = corsa + 260 mm |
| Grado di protezione | Fino a IP42, dipende dalla posizione di installazione; classe III |
| Ciclo di lavoro | S3: 1 min uso / 9 min pausa (10%) |
| Temperatura di esercizio | +10…+40 °C |
| Lunghezza di installazione | 4 × M6; profondità filettatura minima 2,5 × D |
| Feedback e opzioni | Vite trapezoidale; due sensori Hall |
| Tensione / alimentazione | 24 V DC |
| Velocità | 10 / 25 / 40 mm/s a vuoto |
| Peso | Circa 9,5 kg a lunghezza 1.000 mm |
| Dimensioni | Profilo cursore 175 mm; peso circa 9,5 kg a lunghezza 1.000 mm |
| Prodotti compatibili | Controllori e accessori non specificati nel PDF |
| Montaggio | 4 × M6; profondità filettatura minima 2,5 × D |
| Lunghezza cavo | 2.200 mm; Molex Mini-Fit Jr. |
Per la guida lineare 140 ST: forza massima in spinta: Spinta max 1.800 / 800 / 300 N; trazione max 900 / 400 / 150 N; corsa: Lunghezza/corsa max 2.000/1.740 mm; lunghezza = corsa + 260 mm; velocità: 10 / 25 / 40 mm/s a vuoto.
Per la guida lineare 140 ST: grado di protezione: Fino a IP42, dipende dalla posizione di installazione; classe III; ciclo di lavoro: S3: 1 min uso / 9 min pausa (10%); temperatura e condizioni d'esercizio: +10…+40 °C.
Per la guida lineare 140 ST: prodotti compatibili: Controllori e accessori non specificati nel PDF; comandi e feedback: Vite trapezoidale; due sensori Hall; montaggio: 4 × M6; profondità filettatura minima 2,5 × D.
