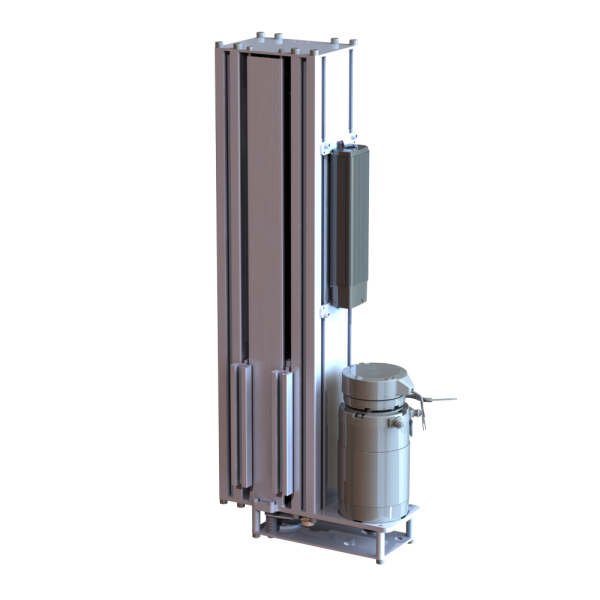

Colonna di processo a guida lineare IS 180 DC. Applicazioni industriali a ciclo cadenzato e compensazione di altezza nei trasportatori.
| Ambito applicativo | Industria |
|---|
Colonna di processo a guida lineare IS 180 DC. Applicazioni industriali a ciclo cadenzato e compensazione di altezza nei trasportatori.
I dati tecnici comprendono Spinta max 1.000 N; trazione non indicata; 40 mm/s a vuoto; Standard 800/440 mm; max 1.000/640 mm; lunghezza = corsa + 360 mm; 30 V DC; Profilo cursore 175 mm; peso 36 kg.
Compatibilità e condizioni d’impiego: Controllore motore Syncontrol; pedale EL-Fuss-II-LD7 utilizzabile.
Colonna di processo a guida lineare IS 180 DC.
| Forza massima in spinta | Spinta max 1.000 N; trazione non indicata |
|---|---|
| Corsa | Standard 800/440 mm; max 1.000/640 mm; lunghezza = corsa + 360 mm |
| Grado di protezione | IP40; classe I |
| Ciclo di lavoro | S3 50% su 10 min |
| Temperatura di esercizio | +10…+40 °C |
| Lunghezza di installazione | Dadi a T M8 sul profilo; finecorsa regolabile |
| Feedback e opzioni | Motore DC con controllore Syncontrol; sincronizzazione di due sistemi possibile |
| Tensione / alimentazione | 30 V DC |
| Velocità | 40 mm/s a vuoto |
| Peso | 36 kg |
| Dimensioni | Profilo cursore 175 mm; peso 36 kg |
| Prodotti compatibili | Controllore motore Syncontrol; pedale EL-Fuss-II-LD7 utilizzabile |
| Montaggio | Dadi a T M8 sul profilo; finecorsa regolabile |
| Lunghezza cavo | 2.000 mm; spina EU |
Per la guida lineare 180 DC: forza massima in spinta: Spinta max 1.000 N; trazione non indicata; corsa: Standard 800/440 mm; max 1.000/640 mm; lunghezza = corsa + 360 mm; velocità: 40 mm/s a vuoto.
Per la guida lineare 180 DC: grado di protezione: IP40; classe I; ciclo di lavoro: S3 50% su 10 min; temperatura e condizioni d'esercizio: +10…+40 °C.
Per la guida lineare 180 DC: prodotti compatibili: Controllore motore Syncontrol; pedale EL-Fuss-II-LD7 utilizzabile; comandi e feedback: Motore DC con controllore Syncontrol; sincronizzazione di due sistemi possibile; montaggio: Dadi a T M8 sul profilo; finecorsa regolabile.
