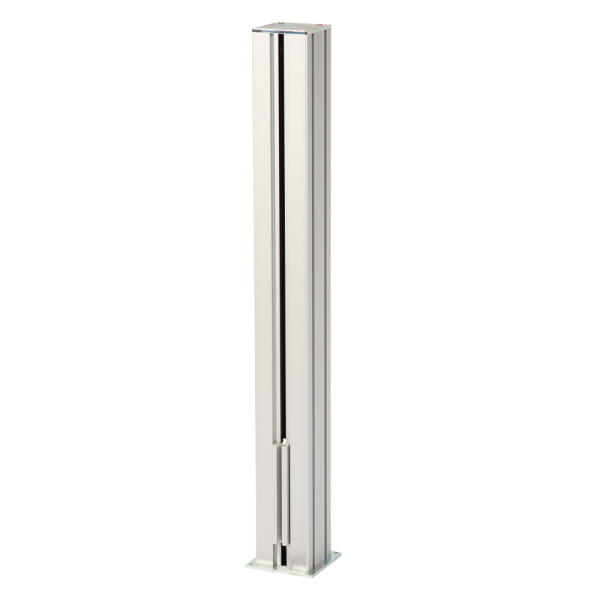

Guida lineare motorizzata con cursore da 160 o 240 mm e cinque varianti di vite.
| Ambito applicativo | Industria |
|---|
IK90 è una guida lineare motorizzata con cursore da 160 o 240 mm, disponibile con viti 12×3, 12×6, 12×12, 12×16 e 12×30.
Le varianti coprono spinte massime da 400 a 1.400 N e velocità a vuoto da 7 a 60 mm/s. La lunghezza massima è 2.000 mm.
Funziona a 24 V DC, integra finecorsa e supporta un ciclo S3 di 1 minuto di lavoro e 9 minuti di pausa.
Guida lineare motorizzata
| Forza massima in spinta | 400–1.400 N secondo la vite |
|---|---|
| Forza massima in trazione | 200–500 N secondo la vite |
| Corsa | Fino a 1.765 mm con cursore 160 mm; fino a 1.685 mm con cursore 240 mm |
| Grado di protezione | Fino a IP54 |
| Ciclo di lavoro | S3: 1 min uso / 9 min pausa (10%) |
| Temperatura di esercizio | +10…+40 °C |
| Feedback e opzioni | Finecorsa integrati; feedback 2 Hall |
| Tensione / alimentazione | 24 V DC |
| Velocità | 7–60 mm/s secondo la vite |
| Peso | Circa 6 kg a 1.000 mm |
| Potenza di uscita | 144 W max; 6 A max |
| Montaggio | 4×M8 |
| Lunghezza cavo | 2.300 mm; Molex Mini-Fit Jr. |
| Configurazione | Spinta massima | Trazione massima | Velocità a vuoto | Corsa |
|---|---|---|---|---|
| Vite 12×3 | 1.400 N | 500 N | 7 mm/s | 1.765 / 1.685 mm max |
| Vite 12×6 | 1.200 N | 500 N | 15 mm/s | 1.765 / 1.685 mm max |
| Vite 12×12 | 1.000 N | 500 N | 25 mm/s | 1.765 / 1.685 mm max |
| Vite 12×16 | 800 N | 500 N | 30 mm/s | 1.765 / 1.685 mm max |
| Vite 12×30 | 400 N | 200 N | 60 mm/s | 1.765 / 1.685 mm max |
Per la guida lineare IK90: forza massima in spinta: 400–1.400 N secondo la vite; forza massima in trazione: 200–500 N secondo la vite; corsa: Fino a 1.765 mm con cursore 160 mm; fino a 1.685 mm con cursore 240 mm.
Per la guida lineare IK90: grado di protezione: Fino a IP54; ciclo di lavoro: S3: 1 min uso / 9 min pausa (10%); temperatura e condizioni d'esercizio: +10…+40 °C.
Per la guida lineare IK90: comandi e feedback: Finecorsa integrati; feedback 2 Hall; montaggio: 4×M8.
